Chokes de mode commun pour convertisseur CC/DC automobile
, Le produit doit être soumis à un contrôle d'aéroport.
, Étouffement en mode commun automobile avec garantie
Inductances de mode commun 4CMCN065R0-16H pour convertisseur automobile HV/LV DC/DC
Inductances de mode commun 4CMCN065R0-16H pour convertisseur automobile HV/LV DC/DC
CARACTÉRISTIQUES
- • Topologie : self de mode commun à 4 phases
- • Courant UNB : 165 mA
- • Tension maximale : 440 Vpk
- • Température ambiante : -40 ºC à +85 ºC
- • Plage de température des composants -40 ºC à +130 ºC
- • Pertes estimées (100 ºC)
- • Pertes cuivre (3x16A en ligne, 48A en neutre) 10 W
- • Poids : env. 180 grammes
DEMANDES
• Chargeurs de batterie embarqués pour véhicules électriques EV/PHV AC/DC
• Convertisseurs DC/DC HT/BT automobiles
SPÉCIFICATIONS ÉLECTRIQUES
| INDUCTANCE à 25ºC |
L1 - 2 = L3– 4 =L5– 6= L7,8- 9,10 (140 kHz / 1 Vca/0,165A) |
1000 µH MINIMUM |
| RAPPORT DE TURNAGE |
N1 – 2 : N3– 4 : N5– 6 : N7,8– 9,10 |
8:8:8:8 |
| RÉSISTANCE CC à 25ºC |
DCR1 - 2 =DCR3–4 = DCR5–6 |
5,76 mΩ TYP (6,6 mΩ MAX) |
| INDUCTANCE DE FUITE |
Llk1-2 (140kHz/ 1Vac ; 3-4, 5-6, 7,8 – 9,10 en court-circuit) |
2,5 µH TYP (3,5 µH) |
| RÉSISTANCE DIÉLECTRIQUE |
Entre les enroulements |
2 500 VCA (50/60 Hz ; 3 mA ; 2 secondes) |
Forme et dimensions :

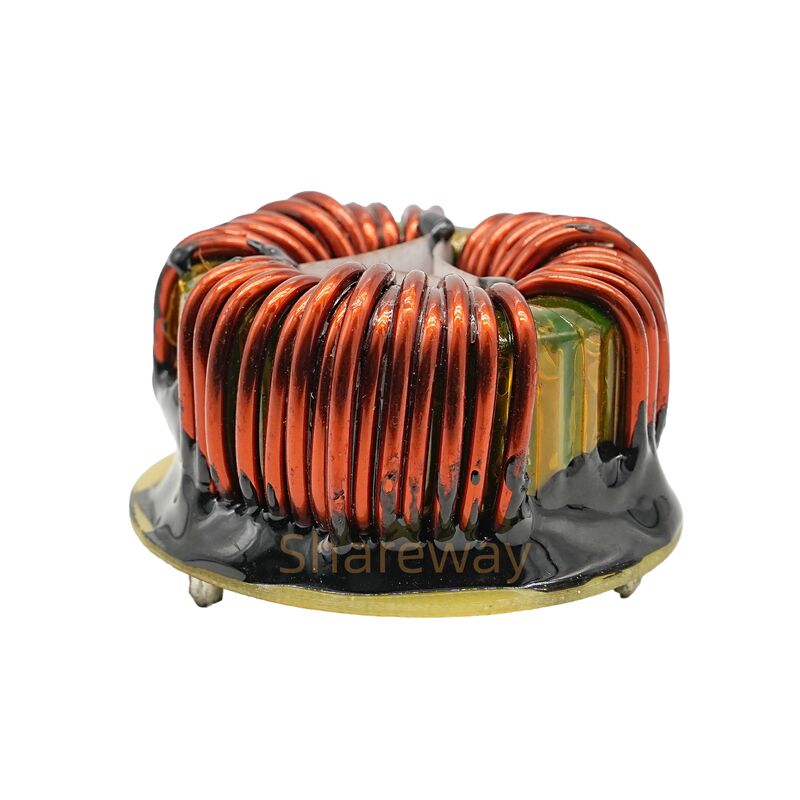

Photo du produit :
Inductances de mode commun 4CMCN065R0-16H pour convertisseur automobile HV/LV DC/DC
À propos de nous
PartagerWayTechnologie CO., LTD. est un fabricant spécialisé de composants PoE, les produits incluent un transformateur PoE, un Magjack PoE RJ45, un transformateur PoE Lan, un filtre PoE Lan, etc.
Créé en 1998, nous employons actuellement environ 500 personnes. Grâce à notre capacité de production abondante, nous sommes en mesure de livrer les marchandises dans un court délai. De plus, nous pouvons fournir une solution professionnelle complète pour les applications PoE. Nos produits sont largement utilisés dans les équipements de réseautage et de communication tels que les HUB, les cartes PC, les commutateurs, les routes, les cartes mères PC, les modems SDH, PDH et xDSL.
Histoire de l'entreprise
1997 ShareWay Technology CO., LTD. a été fondée à Shenzhen, Guangdong, Chine. Commencez à vendre le
Transformateurs LAN discrets, transformateur de ligne T1/E1 et xDSL.
1999 Base de production établie à Shenzhen, début de la production des transformateurs PoE, T1/E1
et transformateur de ligne xDSL.
2000 Obtention de la certification ISO9000.
2000 Développement du connecteur PoE RJ45 associé aux transformateurs LAN.
2002 Développement de connecteurs SMT et PoE RJ45 verticaux avec magnétique.
2008 Développer une inductance de puissance et des selfs SMT/DIP
Contactez-nous maintenant pour avoir une solution pour votre projet et votre nouveau design, nous sommes toujours prêts à partager notre réussite avec vous.
COMMENT COMMANDER
1. Veuillez m'envoyer votre fiche technique ou le numéro de pièce dont vous avez besoin.
2. Nous vous proposerons le devis de remplacement pour votre référence
3. Les échantillons gratuits sont disponibles pour votre approbation.
4. Après des tests sur échantillons, nous passerons à la commande de masse.
5. La facture pro forma vous sera envoyée pour confirmation
6. Une fois les marchandises terminées, nous vous envoyons les marchandises et vous indiquons le numéro de suivi.
7. Nous suivrons vos marchandises jusqu'à ce que vous les receviez.
Remarques :
1. Des exemples de commandes sont disponibles.
2. Le prix est négociable pour les commandes de grandes quantités.
3. Des commandes personnalisées (commandes OEM/ODM) sont disponibles.
4. Contactez-nous pour la liste des saveurs disponibles. Certifications internationales :
1. ISO9001 : 2008
2. UL
3. Atteindre
4. RoHs
Notre prestation :
1. 100 % testé avant expédition
2. Ayez des alternatives pour Halo, Pluse, We-online, Chilisin et Coilcraft... Même qualité mais meilleur prix
3. Échantillons gratuits disponibles
4. Fournir un nouveau design au client
