Filtres de mode commun SMT pour applications de ligne électrique CF3094-AL / CR7915-AL
Filtres de mode commun SMT pour applications de ligne électrique CF3094-AL / CR7915-AL
Caractéristiques :
- Construction toroïdale à profil bas
- Boîtier blindé magnétiquement, montage en surface
- Jusqu'à 7,95 kOhms d'impédance à 2,8 MHz
- Isolation de 1000 Vrms (hipot) entre les enroulements
• Solutions pour une utilisation dans un large éventail de circuits de ligne électrique
• Idéal pour une utilisation dans l'électronique grand public et les applications industrielles
• Suppression du bruit de mode commun haute fréquence jusqu'à 100 MHz
• Excellentes valeurs nominales de courant – jusqu'à 10 A
• Isolation (hipot) jusqu'à 1500 Vrms
• Torroïdes à montage en surface
• Sur demande, des valeurs supplémentaires peuvent être disponibles pour des applications particulières
Propriétés électriques :
| Numéro de pièce |
Impédance de crête en mode commun (kOhms) |
Inductance (mH) nominale |
Inductance (mH) min |
Irms (A) |
DCR max (mOhms) |
Isolation (Vrms) |
Longueur max (mm) |
Largeur max (mm) |
Hauteur max (mm) |
| CE1755-AL |
3,32 à 5,1 MHz |
0,88 |
0,57 |
1,2 |
130 |
1000 |
13,00 |
13,00 |
5,46 |
| CR7915-AL |
3,10 à 4,9 MHz |
1,12 |
0,73 |
2,6 |
49,5 |
1500 |
13,00 |
13,00 |
5,60 |
| CF3094-AL |
7,93 à 2,5 MHz |
1,17 |
0,76 |
1,1 |
200 |
1000 |
13,00 |
13,00 |
5,46 |
| CM6518-AL |
4,17 à 1,9 MHz |
1,40 |
0,91 |
2,5 |
60,0 |
1500 |
16,38 |
14,22 |
8,90 |
| CJ5094-CL |
28,28 à 0,26 MHz |
10,0 |
6,5 |
1,2 |
180 |
1000 |
16,38 |
14,22 |
8,90 |
| CV9172-AL |
70,01 à 0,21 MHz |
22,0 |
14,3 |
0,57 |
850 |
1000 |
16,38 |
14,22 |
8,90 |
| CF2638L |
2,59 à 4,3 MHz |
0,22 |
0,14 |
2,9 |
60,0 |
1000 |
19,56 |
17,02 |
9,91 |
| CD1479-AL |
4,19 à 3,0 MHz |
0,59 |
0,38 |
4,2 |
20,0 |
1000 |
19,56 |
17,02 |
9,91 |
| CH4659-AL |
4,56 à 2,5 MHz |
0,77 |
0,50 |
4,7 |
40,0 |
1000 |
19,56 |
17,02 |
9,91 |
| CD1480-BL |
4,53 à 2,2 MHz |
1,32 |
0,85 |
3,5 |
60,0 |
1000 |
19,56 |
17,02 |
9,91 |
| CE2439L |
9,42 à 1,1 MHz |
1,47 |
0,96 |
2,5 |
80,0 |
1000 |
19,56 |
17,02 |
9,91 |
| CG3333-AL |
2,27 à 2,9 MHz |
0,90 |
0,59 |
3,7 |
50,0 |
1000 |
19,56 |
17,02 |
9,90 |
| CG3528-AL |
6,23 à 0,72 MHz |
3,00 |
1,95 |
3,1 |
42,0 |
1000 |
19,56 |
17,02 |
9,91 |
| CE1759-AL |
4,82 à 0,99 MHz |
0,81 |
0,52 |
6,0 |
14,0 |
1000 |
31,0 |
26,0 |
13,0 |
| CG3885-AL |
3,11 à 1,8 MHz |
0,47 |
0,30 |
10,0 |
8,0 |
1000 |
31,0 |
26,0 |
12,7 |
| CF2805-AL |
3,64 à 1,9 MHz |
0,63 |
0,40 |
6,8 |
14,0 |
1000 |
31,0 |
26,0 |
12,7 |

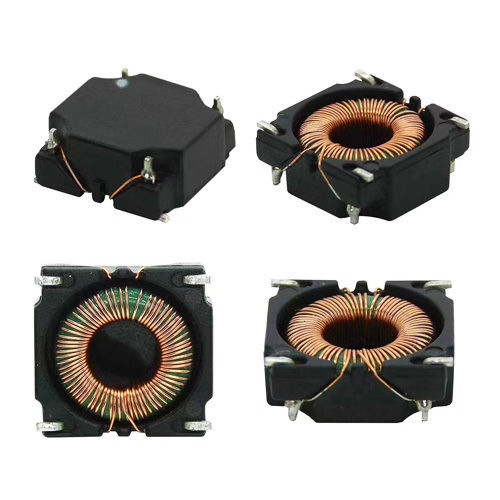

Image du produit :
