Name: Partage de la connexion à deux ports SMD 1000M Transformateur LAN Gigabit SG24701 G magnétique
Brand: SHAREWAY TECHNOLOGY CO., LTD.
SKU: SG24701 G
Price: 0.30 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Shareway

Certification: RoHs, Reach, UL

Numéro de modèle: SG24701 G

Conditions de paiement et d'expédition

Quantité de commande min: 100

Prix: USD$0.30 to USD$0.85

Détails d'emballage: Plateau, bande et bobine

Délai de livraison: semaine d'onw pour l'échantillon, 4 semaines pour l'ordre de masse

Conditions de paiement: T/T

Capacité d'approvisionnement: 1000,000 morceaux par mois

Obtenez le meilleur prix

Détails de produit

Description de produit

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                Transformateur SMD Lan SG24701 G, Transformateur SMD Lan à double port, Transformateur Gigabit Lan de 1000 M


Croix p/n:	SG24701 G	Vitesse:	base-T de 1000M
Salut-pot:	4.3k VCA	Port:	À double accès
type de soudure:	Le SMD	Construction de conception:	Isolation fonctionnelle
Méthode de transport:	DHL, FEDEX, UPS, TNT	Échantillon:	Aperçu gratuit soutenu

Croix p/n:	SG24701 G
Vitesse:	base-T de 1000M
Salut-pot:	4.3k VCA
Port:	À double accès
type de soudure:	Le SMD
Construction de conception:	Isolation fonctionnelle
Méthode de transport:	DHL, FEDEX, UPS, TNT
Échantillon:	Aperçu gratuit soutenu

Partage de la connexion à deux ports SMD 1000M Transformateur LAN Gigabit SG24701 G magnétique

Partage de l'espace à double port SMD 1000M Gigabit Lan transformateur magnétique SG24701 G

Caractéristiques électriques à +25°C:

Paramètre	Les spécifications
Qualification	Pour AEC-Q200
Conception et construction	Isolement fonctionnel
Distance de ramassage	> 10 mm
Température de fonctionnement	-40 °C à 125 °C
Ratio de virage	10,00 ± 2%
Résistance en courant continu	Côté réadaptateur: 0,45 Ohms maximum
Résistance en courant continu	CM Côté d'étouffement: 0,85 Ohms maximum
Inductivité (OCL) @ 100 kHz, 100mV ((-40°C à +125°C)	150 uH Min, 450 uH Max
Inductivité de fuite	0.50 uH Max, @100 kHz
Perte d'insertion	00,25 dB maximum @ 4 MHz
Perte de rendement (Z OUT = 100 OHM ± 1%)	20 dB MIN @ 4 MHz
Les canaux adjacents et les canaux croisés	-50 dB MIN @ 4 MHz
Coefficient de rejet du mode commun	1 à 10 MHz: -35 dB MIN
Coefficient de rejet du mode commun	10 à 1000 MHz: -20 dB MIN
Input - Output Isolement	4300 VDC ou 3100 VAC pendant 60 secondes d'un débit d'écoulement de 1,0 mA maximum
Résistance à l'isolation	400 mégaohms par minute
Voltage de fonctionnement	1000 VDC pendant 15 ans

Diagramme schématique:

Partage de la connexion à deux ports SMD 1000M Transformateur LAN Gigabit SG24701 G magnétique 0

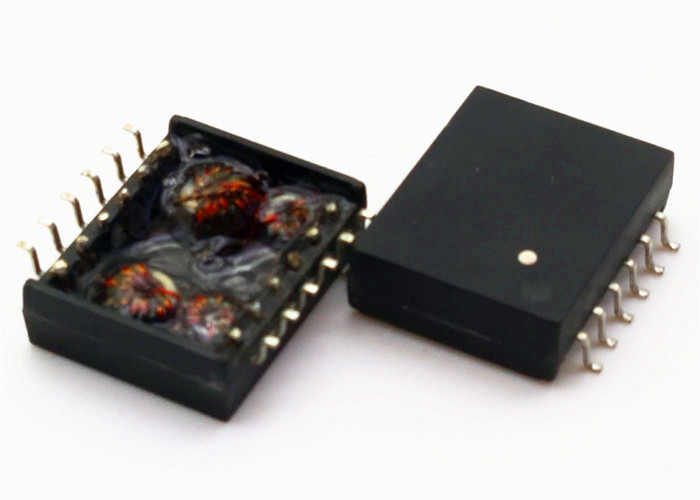

Photo du produit:

Partage de la connexion à deux ports SMD 1000M Transformateur LAN Gigabit SG24701 G magnétique 1

Comment nous passer la commande?

1Veuillez nous envoyer votre fiche de demande.

2Nous vous fournirons une alternative et un prix pour votre référence.

3Si le prix est bon, nous vous enverrons un échantillon gratuit pour tester.

4Après le test, vous pouvez passer la commande en masse et traiter le paiement.

5Le délai de livraison pour la commande en série est généralement d'environ 4 semaines.

6Quand la commande sera prête, nous vous enverrons les détails pour le suivi.

Veuillez communiquer librement avec sales04@shareway-tech.com pour toute autre information.
