Mettre en évidence:
Transformateur op-amp SMPS Flyback
, les entraînements de la porte SMPS Flyback Transformer
, 750313995 Transformateur SMPS à rétroaction
Transformateur SMD SMPS à rétroaction pour entraînements de porte et amplificateurs 750313995
Transformateur à rétroaction SMD SMPS pour entraînements de porte et amplificateurs op 750313995
Caractéristiques
- Topologie FlybuckTM
- Faible coût et efficacité élevée
- Température de fonctionnement: -40°C à +125°C
- Excellente inductance de fuite et performances de capacité d'enroulement
Applications
- Contrôleurs logiques programmables industriels (PLC)
- Automatisation des bâtiments et contrôle des processus
- L'alimentation de l'interface isolée: RS-422, RS-485, CAN, I2C, LAN
- Contrôle des moteurs, onduleurs et automatismes industriels
- Les conducteurs et régulateurs à faible consommation isolés, les compteurs électroniques intelligents
- Appareils électroniques pour les moteurs de porte et les amplificateurs optiques
Propriétés électriques:
|
Paramètre
|
Conditions d'essai
|
VALEUR
|
|
Résistance 1 à 10.
|
@20°C
|
0.110 ohms ± 10%
|
|
Résistance 4-3
|
@20°C
|
0.150 ohms ± 10%
|
|
Résistance 8-7
|
@20°C
|
0.150 ohms ± 10%
|
|
Résistance 4-5
|
la température est supérieure à 20°C.
|
00,800 ohms ± 10%
|
|
Résistance 6 à 7
|
la température est supérieure à 20°C.
|
00,800 ohms ± 10%
|
|
Inductivité 1 à 10
|
10 kHz, 100 mVAC, Ls
|
50.0uH ± 10%
|
|
RÉACTION de saturation
|
20% de déploiement par rapport à la première
|
1.5A
|
|
RÉACTION de saturation
|
la fréquence d'écoulement est supérieure ou égale à 100 kHz.
|
130 nH typique, 260 nH maximum.
|
|
Diélectrique 1 à 2
|
Le réglage de la tension est effectué à l'aide d'un système de freinage.
|
- |
|
RAPPORTION de rotation
|
Je suis désolé.
|
1.5:1, ± 1%
|
|
RAPPORTION de rotation
|
Je suis désolée.
|
1.5:1, ± 1%
|
|
RAPPORTION de rotation
|
(6-7): ((1-10), égalité ((8+9)
|
2:1, ± 1%
|
|
RAPPORTION de rotation
|
(4-5): ((1-10), égalité ((2+3)
|
2:1, ± 1%
|
Forme et dimensions:

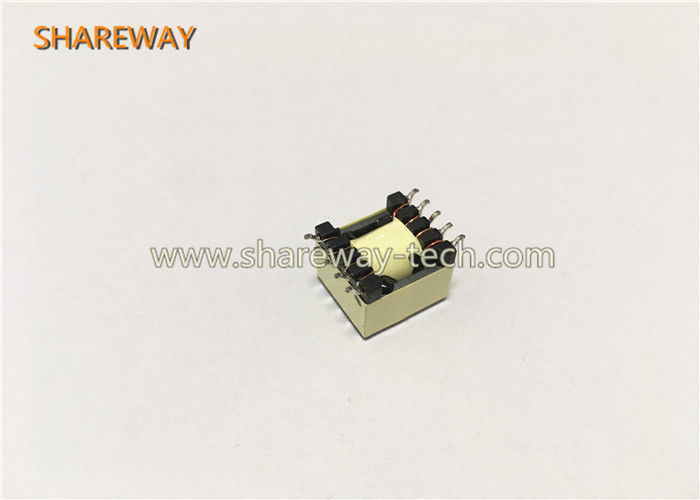

Image du produit:
Transformateur à rétroaction SMD SMPS pour entraînements de porte et amplificateurs op 750313995
