ETD39 Transformateur SMPS à rétroaction avec écart
, Transformateur SEPIC Transformateur SMPS
, 749197331
ETD39 Transformateur à rétroaction SMPS avec écart pour convertisseur SEPIC 749197331
ETD39 transformateur SMPS à rétroaction avec écart pour convertisseur SEPIC 749197331
Caractéristiques
- Transformateur avec 6 enroulements identiques
- Puissance jusqu'à 300 W possible
- Voltage d'isolation 500 VDC
- Faible inductance de fuite
- Température de fonctionnement: de 40 °C à + 125 °C
Applications
Toutes sortes de régulateurs de commutation
- Les convertisseurs de retour
- Convertisseurs avant
- Convertisseurs de poussée-tirée
- Convertisseurs à décroissance/décroissance
- convertisseur SEPIC
Propriétés électriques:
| Propriétés |
|
Conditions d'essai |
Valeur |
Unité |
Je suis Tol. |
| Base d'inductivité 1) |
L BASE |
10 kHz/ 100 mV |
39.4 |
μH |
± 10% |
| Ratio des tours |
n |
|
1: 1: 1: 1: 1: 1: 1 |
|
|
| Base de courant nominal 2) |
- Je ne sais pas. |
ΔT = 40 K |
3.2 |
Une |
Je vous en prie. |
| Base de courant de saturation 3) |
Je suis assis à la base. |
Vous avez raison. |
1.65 |
Une |
type |
| Base de résistance en courant continu 4) |
RDC BASE |
@ 20 °C |
34 |
mΩ |
Le maximum |
| Base d'inductivité de fuite |
Base LS |
100 kHz/ 100 mV |
0.35 |
μH |
Je vous en prie. |
| Voltage d'essai d'isolation 5) |
VT |
3 mA/ 1 s |
500 |
V (AC) |
|
Forme et dimensions:

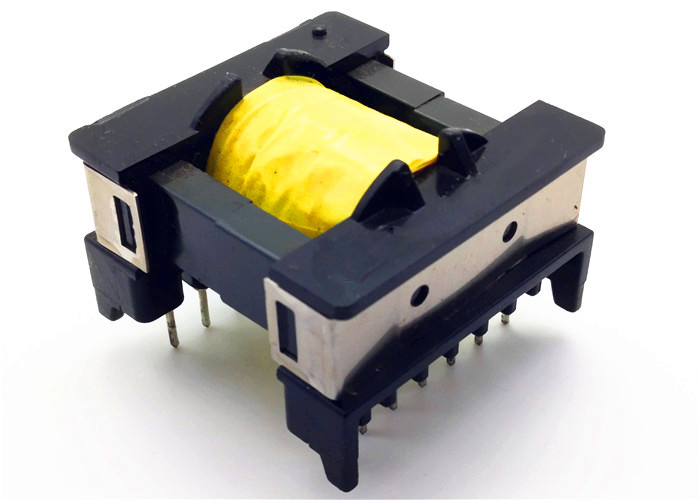

Image du produit:
ETD39 transformateur SMPS à rétroaction avec écart pour convertisseur SEPIC 749197331
