Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: Shareway
Certification: CE UL RoHS ISO9001:2008
Numéro de modèle: Série de DO5010H
Conditions de paiement et d'expédition
Quantité de commande min: 100/500/1000
Prix: Supportive
Détails d'emballage: 250pcs/reel
Délai de livraison: Actions ou 3 semaines
Conditions de paiement: TT, Paypal
Capacité d'approvisionnement: 3000K.PCS/Month
Nom du produit: |
Actionnez le fil lourd de mesure de série de l'inducteur DO5010H pour la basse résistance de C.C |
Type: |
Inductance de puissance |
Application: |
Basse résistance de C.C |
Poids: |
3,2 – 4,0 g |
Estimations d'Irms: |
15 A |
courants de saturation: |
30 A |
Nom du produit: |
Actionnez le fil lourd de mesure de série de l'inducteur DO5010H pour la basse résistance de C.C |
Type: |
Inductance de puissance |
Application: |
Basse résistance de C.C |
Poids: |
3,2 – 4,0 g |
Estimations d'Irms: |
15 A |
courants de saturation: |
30 A |
Actionnez le fil lourd de mesure de série de l'inducteur DO5010H pour la basse résistance de C.C
Description :
• Estimations d'Irms jusqu'à 15 A ; courants de saturation jusqu'à 30 A
• Fil lourd de mesure pour la basse résistance de C.C
Ferrite de matériel de noyau
Étain-argent conforme de RoHS d'arrêts au-dessus de cuivre. Autre
arrêts disponibles aux frais supplémentaires.
Poids 3,2 – 4,0 g
Température ambiante – 40°C à +85°C avec le courant d'Irms, +85°C à
+125°C avec le courant sous-sollicité
Composant de température de stockage : – 40°C à +125°C.
Emballage de bande et de bobine : – 40°C à +80°C
Résistance ré-écoulements maximum de soudure de la chaleur aux trois 40 seconde à
+260°C, pièces s'est refroidi à la température ambiante entre les cycles
Niveau (MSL) 1 (la vie illimitée de sensibilité d'humidité de plancher <30>
à l'hygrométrie de 85%)
Échecs à temps (FIT)/temps moyen entre les pannes (MTBF)
38 par milliard d'heures/26 315 789 heures, calculées par Telcordia SR-332
Empaquetage de 250 par bande en plastique de bobine de 13 ″ : 32 millimètres de large,
0,38 millimètres d'épaisseur, 24 millimètres d'espacement de poche, 7,8 millimètres de profondeur de poche
| Numéro de la pièce |
Inductance ±20% (μH) |
DCR maximum (Ohms) |
SRF type (Mégahertz) |
Isat (a) |
Irms (a) |
| DO5010H-781ML_ | 0,78 | 2,6 | 156 | 30 | 15 |
| DO5010H-152ML_ | 1,5 | 4,0 | 100 | 25 | 15 |
| DO5010H-222ML_ | 2,2 | 6,1 | 75 | 20 | 12 |
| DO5010H-332ML_ | 3,3 | 8,6 | 60 | 17 | 10 |
| DO5010H-392ML_ | 3,9 | 10 | 55 | 15 | 9,0 |
| DO5010H-472ML_ | 4,7 | 14 | 40 | 13 | 8,4 |
| DO5010H-602ML_ | 6,0 | 17 | 35 | 12 | 7,5 |
| DO5010H-782ML_ | 7,8 | 18 | 35 | 11 | 7,5 |
| DO5010H-103ML_ | 10 | 26 | 28 | 10 | 6,0 |
| DO5010H-123ML_ | 12 | 28 | 26 | 8,5 | 5,2 |
| DO5010H-153ML_ | 15 | 32 | 20 | 8,0 | 4,4 |
| DO5010H-223ML_ | 22 | 47 | 20 | 7,0 | 3,5 |
| DO5010H-333ML_ | 33 | 66 | 15 | 5,5 | 3,0 |
| DO5010H-473ML_ | 47 | 86 | 9 | 3,5 | 2,6 |
| DO5010H-683ML_ | 68 | 130 | 8 | 3,5 | 2,3 |
| DO5010H-104ML_ | 100 | 190 | 7 | 3,0 | 1,8 |
| DO5010H-154ML_ | 150 | 250 | 6 | 2,6 | 1,5 |
| DO5010H-224ML_ | 220 | 380 | 5 | 2,4 | 1,2 |
| DO5010H-334ML_ | 330 | 560 | 4 | 1,9 | 1,0 |
| DO5010H-474ML_ | 470 | 850 | 3 | 1,4 | 0,82 |
| DO5010H-684ML_ | 680 | 1100 | 2,5 | 1,2 | 0,72 |
| DO5010H-105ML_ | 1000 | 1800 | 2,0 | 1,0 | 0,56 |

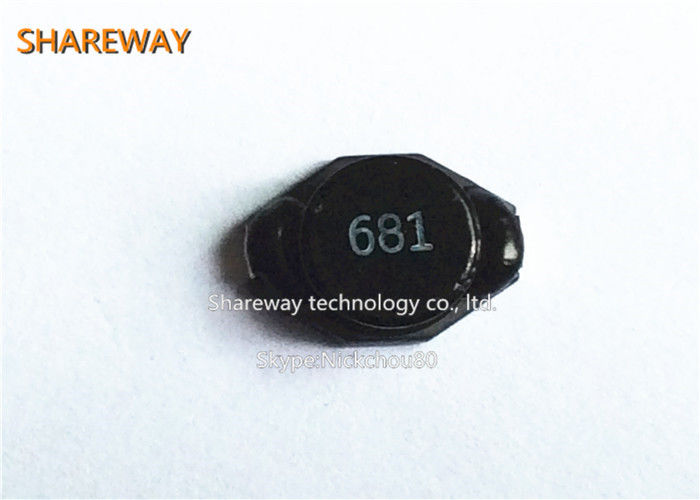

Fil lourd de mesure de série de l'inducteur DO5010H de puissance pour la basse résistance de C.C
Forme et dimensions :
