Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: Shareway
Certification: CE UL RoHS ISO9001:2008
Numéro de modèle: MSS1048-801NL_
Conditions de paiement et d'expédition
Quantité de commande min: 100/500/1000
Prix: Supportive
Détails d'emballage: 200pcs/reel
Délai de livraison: Actions ou 3 semaines
Conditions de paiement: TT, Paypal
Capacité d'approvisionnement: 5000K.PCS/Month
Nom du produit: |
Le bas DCR de MSS1048-801NL_ et les excellents SMD de manipulation actuels actionnent l'inducteur |
Taille: |
10.2*10.0*4.8mm |
Poids: |
1,7 – 1,9 g |
arrêts: |
étain mat au-dessus de nickel au-dessus de cuivre |
Type: |
inducteur protégé de puissance |
couleur: |
Black |
Nom du produit: |
Le bas DCR de MSS1048-801NL_ et les excellents SMD de manipulation actuels actionnent l'inducteur |
Taille: |
10.2*10.0*4.8mm |
Poids: |
1,7 – 1,9 g |
arrêts: |
étain mat au-dessus de nickel au-dessus de cuivre |
Type: |
inducteur protégé de puissance |
couleur: |
Black |

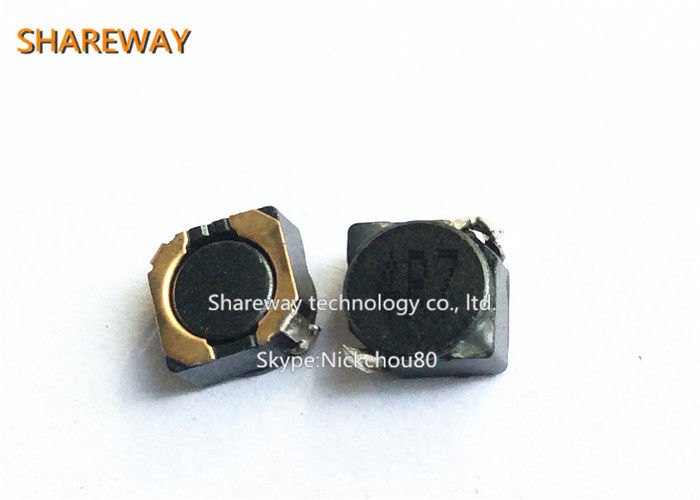

Le bas DCR de MSS1048-801NL_ et les excellents SMD de manipulation actuels actionnent l'inducteur
Description :
• × 10 empreinte de pas de 10,2 millimètres ; inducteurs protégés par de haut de 4,8 millimètres
• DCR très bas et excellente manipulation actuelle
Ferrite de matériel de noyau
Étain mat conforme de RoHS d'arrêts au-dessus de nickel au-dessus de cuivre.
D'autres arrêts disponibles aux frais supplémentaires.
Poids : 1,7 – 1,9 g
Température ambiante – 40°C à +85°C avec (hausse 40°C) le courant d'Irms.
La température maximum +125°C de partie (ambiante + hausse de temp). Sous-sollicitation.
Composant de température de stockage : – 40°C à +125°C.
Emballage de bande et de bobine : – 40°C à +80°C
Résistance ré-écoulements maximum de soudure de la chaleur aux trois 40 seconde à
+260°C, pièces s'est refroidi à la température ambiante entre les cycles
Niveau (MSL) 1 (la vie illimitée de sensibilité d'humidité de plancher <30>
à l'hygrométrie de 85%)
Échecs à temps (FIT)/temps moyen entre les pannes (MTBF)
38 par milliard d'heures/26 315 789 heures, calculées par Telcordia SR-332
Empaquetage de 200/7 bobine de ″ ; 800/13 bobine de ″ ; Bande en plastique : 24 millimètres de large,
0,35 millimètres d'épaisseur, 16 millimètres d'espacement de poche, 5,1 millimètres de profondeur de poche
| Numéro de la pièce |
Inductance (μH) |
DCR maximum |
SRF type (Mégahertz) |
Isat (a) | Irms (a) | |||
|
10% baisse |
20% baisse |
30% baisse |
20°C hausse |
40°C hausse |
||||
| MSS1048-801NL_ | 0,8 ±30% | 4,3 | 180 | 9,60 | 12,0 | 14,1 | 8,19 | 12,0 |
| MSS1048-152NL_ | 1,5 ±30% | 5,1 | 90 | 5,44 | 7,80 | 10,5 | 7,41 | 10,8 |
| MSS1048-222NL_ | 2,2 ±30% | 7,2 | 70 | 4,92 | 6,62 | 8,40 | 6,63 | 9,78 |
| MSS1048-332NL_ | 3,3 ±30% | 10,0 | 50 | 4,62 | 6,32 | 7,38 | 5,04 | 7,22 |
| MSS1048-472NL_ | 4,7 ±30% | 11,5 | 38 | 4,36 | 5,62 | 6,46 | 4,90 | 6,90 |
| MSS1048-682NL_ | 6,8 ±30% | 16,3 | 35 | 3,60 | 5,00 | 5,94 | 4,52 | 6,01 |
| MSS1048-822NL_ | 8,2 ±30% | 20,0 | 28 | 3,14 | 4,14 | 4,84 | 4,38 | 5,71 |
| MSS1048-103ML_ | 10 ±20% | 23,0 | 24 | 3,08 | 3,84 | 4,32 | 3,99 | 4,79 |
| MSS1048-153ML_ | 15 ±20% | 36,0 | 20 | 2,46 | 3,06 | 3,44 | 3,51 | 4,26 |
| MSS1048-223ML_ | 22 ±20% | 50,0 | 12 | 2,36 | 2,90 | 3,28 | 2,86 | 3,58 |
| MSS1048-333ML_ | 33 ±20% | 68,0 | 11 | 1,66 | 2,14 | 2,42 | 2,12 | 2,80 |
| MSS1048-473ML_ | 47 ±20% | 120 | 10 | 1,44 | 1,86 | 2,20 | 1,83 | 2,42 |
| MSS1048-563ML_ | 56 ±20% | 126 | 10 | 1,36 | 1,70 | 1,90 | 1,71 | 2,28 |
| MSS1048-683ML_ | 68 ±20% | 176 | 7,0 | 1,28 | 1,60 | 1,70 | 1,39 | 1,88 |
| MSS1048-823ML_ | 82 ±20% | 196 | 6,0 | 1,08 | 1,44 | 1,64 | 1,23 | 1,67 |
| MSS1048-104ML_ | 100 ±20% | 224 | 6,0 | 0,99 | 1,20 | 1,36 | 1,09 | 1,48 |
| MSS1048-154KL_ | 150 ±10% | 330 | 5,0 | 0,79 | 1,02 | 1,16 | 0,97 | 1,33 |
| MSS1048-154KL_ | 180 ±10% | 360 | 4,5 | 0,75 | 0,92 | 1,02 | 0,89 | 1,24 |
| MSS1048-224KL_ | 220 ±10% | 394 | 4,5 | 0,67 | 0,84 | 0,95 | 0,85 | 1,18 |
| MSS1048-334KL_ | 330 ±10% | 748 | 3,0 | 0,57 | 0,69 | 0,76 | 0,57 | 0,82 |
| MSS1048-474KL_ | 470 ±10% | 886 | 2,7 | 0,43 | 0,52 | 0,62 | 0,50 | 0,72 |
Bas DCR de MSS1048-801NL_ et excellent inducteur de manipulation actuel de puissance de SMD
Forme et dimensions :
