Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: Shareway
Certification: CE UL RoHS ISO9001:2008
Numéro de modèle: DA2062-AL_
Conditions de paiement et d'expédition
Quantité de commande min: 100/500/1000
Prix: Supportive
Détails d'emballage: 175pcs/Reel
Délai de livraison: Actions ou 3 semaines
Conditions de paiement: TT, Paypal
Capacité d'approvisionnement: 5000K.PCS/Month
Nom du produit: |
Transformateur DA2062-AL_ de retour rapide de SMPS pour des convertisseurs de DC-DC basés |
Application: |
Convertisseurs de DC-DC basés |
Entrée: |
36 – 57 V |
Matériel de noyau: |
Ferrite |
Poids: |
2,4 g |
Température ambiante: |
– 40°C à +125°C |
Nom du produit: |
Transformateur DA2062-AL_ de retour rapide de SMPS pour des convertisseurs de DC-DC basés |
Application: |
Convertisseurs de DC-DC basés |
Entrée: |
36 – 57 V |
Matériel de noyau: |
Ferrite |
Poids: |
2,4 g |
Température ambiante: |
– 40°C à +125°C |
Transformateur DA2062-AL_ de retour rapide de SMPS pour des convertisseurs de DC-DC basés
Caractéristique :
• Transformateur de retour rapide pour des convertisseurs de DC-DC basés sur les intégrations DPA423G de puissance
• Conçu selon des intégrations de puissance machinant le rapport EPR-86 de prototype
• Fonctionne en mode continu de conduction avec l'entrée de 36 – 57 V
• Isolement 1500 de Vrms entre primaire et secondaire
Ferrite de matériel de noyau
Étain-argent de RoHS d'arrêts au-dessus d'étain au-dessus de nickel au-dessus de bronze de phos.
D'autres arrêts disponibles aux frais supplémentaires.
Poids 2,4 g
Température ambiante – 40°C à +125°C
Composant de température de stockage : – 40°C à +125°C.
Emballage de bande et de bobine : – 40°C à +80°C
Résistance ré-écoulements maximum de soudure de la chaleur aux trois 40 seconde à
+260°C, pièces s'est refroidi à la température ambiante entre les cycles
Niveau (MSL) 1 (la vie illimitée de sensibilité d'humidité de plancher <30>
à l'hygrométrie de 85%)
Empaquetage de 400 par bande en plastique de bobine de 13 ″ : 32 millimètres de large, 0,4 millimètres d'épaisseur,
20 millimètres d'espacement de poche, 7,6 millimètres de profondeur de poche
|
Partie nombre |
Inductance à 0 CDA ±10% (μH) |
Inductance chez Ipk minute (μH) |
DCR maximum (Ohms) |
Fuite inductance maximum (μH) |
Tourne des rapports |
Ipk (a) |
Secondaire sortie |
|
| PRI : sec | PRI : polarisation | |||||||
| DA2062-AL_ | 120 | 97 |
0,475 (bornes 3 – 1) 0,013 (bornes 9 – 6) 0,013 (bornes 10 – 7) 0,181 (bornes 4 – 5) |
3,0 | 1 : 0,1 | 1 : 0,4 | 0,64 | 3,3 V, 2 A |
Transformateur DA2062-AL_ de retour rapide de SMPS pour des convertisseurs de DC-DC basés
Forme et dimensions :

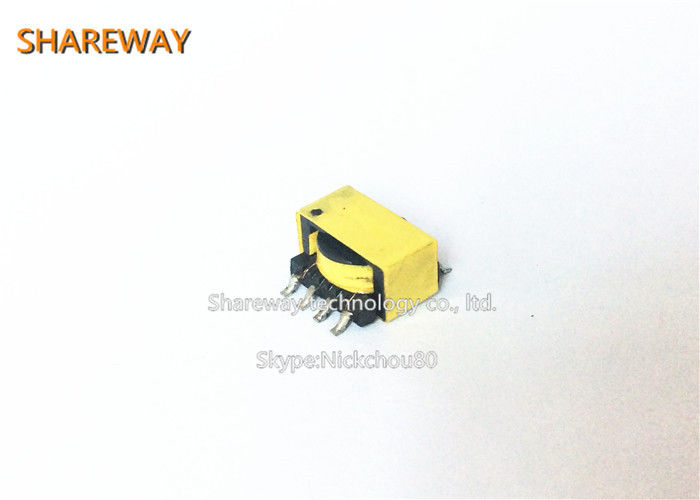

Image de produit :
