Mettre en évidence:
340uH isolement Trafo de la minute 5kV
, Transformateur d'isolement de convertisseur de C.C de C.C SN6505
750313734 Alternative 340uH Min 5kV Transformateur d'isolation
ST3429ANL est un Transformateur d'isolation 1.1:1 à montage en surface de 5KV, conçu pour l'application d'isolation du convertisseur CC-CC TI SN650x.
Description :
1. ST3429ANL est un transformateur SMD à 6 broches Push-Pull pour les applications de convertisseurs CC-CC Texas Instruments SN6051, SN6505, SN6505A, SN6505B. Transformateurs et tores à fil plat pour les conceptions d'onduleurs solaires Texas Instruments.
2. Convient aux applications CC-CC et autres applications d'alimentation, adapté à la série SN650X pour fournir de l'énergie au côté isolé de l'interface.
3. Isolation de 5000 Vrms pendant 60 secondes entre les enroulements dans un boîtier miniature à montage en surface.
4. Chaque transformateur est doté d'un couvercle en plastique ou en acier inoxydable, ce qui peut fournir une excellente surface pour le placement automatisé.
5. Minimum Vs nominal de 11Vus, distance de fuite et de garde de 8 mm minimum entre le primaire et le secondaire.
Application :
Alimentation d'interface isolée pour CAN, RS-485, RS-422, RS-232, SPI, I2C, LAN à faible consommation
Automatisation industrielle
Contrôle de processus
Équipement médical
Modules d'E/S analogiques et numériques PLC
Alimentations de pilotes de porte isolées
Entraînements de moteurs CA
Alimentations sans interruption (ASI)
Onduleurs solaires
Mètres d'énergie polyphasés
Relais de protection et IED
Convertisseurs Forward, Push-Pull pour convertisseurs CC/CC Transformateur SMPS Isolation 5000Vrms - Montage en surface
Self de mode commun
| Numéro de pièce |
Numéro de pièce du commerçant |
Rapport de transformation |
V x T (Vμs) |
Isolation (VRMS) |
Dimensions (mm) |
Application |
LDO |
|
Puissance (W) |
|
|
|
|
|
|
|
| ST3429ANL |
750313734 |
1:1.1±2% |
11 |
5000 |
9.14 x 12.7 x 7.37 |
3.3V → 3.3V |
NON |
|
2.5W |
|
|
|
|
|
|
|
| ST3469ANL |
750313769 |
1:1.7±2% |
11 |
5000 |
9.14 x 12.7 x 7.37 |
3.3V → 5 V |
NON |
|
2.5W |
|
|
|
|
|
|
|
| ST3438ANL |
750313638 |
1:1.3±2% |
11 |
5000 |
9.14 x 12.7 x 7.37 |
3.3V → 3.3V / 5V → 5V |
OUI |
|
2.5W |
|
|
|
|
|
|
|
| ST3426ANL |
750313626 |
1:2.1±2% |
11 |
5000 |
9.14 x 12.7 x 7.37 |
3.3V → 5 V |
OUI |
|
2.5W |
|
|
|
|
|
|
|
| ST1382NL |
HCT-SM-1.3-8-2 |
1 |
|
5000 |
10.4 x 12.2 x 6.1 |
3.3V → 3.3V / 5V → 5V |
NON |
|
2.5W |
|
|
|
|
|
|
|
| ST3668NL |
EPC3668G-LF |
1:1.1±2% |
|
2500 |
7.01 x 11 x4.19 |
3.3V → 3.3V / 5V → 5V |
NON |
|
2.5W |
|
|
|
|
|
|
|
| SA2303 |
DA2303-AL |
1:1.5±3% |
34.4 |
2500 |
10 x 12.07 x 5.97 |
3.3V → 3.3V / 5V → 5V |
OUI |
|
25W |
|
|
|
|
|
|
|
| SA2304 |
DA2304-AL |
1:2.2±3% |
21.5 |
2500 |
10 x 12.07 x 5.97 |
3.3V → 3.3V |
OUI |
|
25W |
|
|
|
|
|
|
|
| ST4618NL |
760390011 |
|
7 |
2500 |
6.73 x 10.05 x 4.19 |
3.3V → 3.3V |
NON |
|
2.5W |
|
|
|
|
|
|
|
| ST4818NL |
760390012 |
|
11 |
2500 |
6.73 x 10.05 x 4.19 |
5V → 5V |
NON |
|
2.5W |
|
|
|
|
|
|
|
1. Inductance mesurée à 100 kHz, 0,1 Vrms, 0 Adc
2. Inductance de fuite mesurée à 100 kHz, 0,1 Vrms avec les broches secondaires court-circuitées.
3. SRF mesuré avec les bobines connectées en série à l'aide d'un Agilent/HP 4192 ou équivalent.
4. Plage de température de fonctionnement −40°C à +125°C.
5. Spécifications électriques à 25°C.
760390013 760390015
750313769 750313626
750316028 750316029
750316031 750316032
750316855 750316887
750316853 750317072
750315371 750316030
750316033 760390012
760390014 750313734
750313638 750315240
750342879 750343341
750316016 750316017
750316018 750316668
750316669 750316670
750316671 750316019
750316854 750316856
750316886 750316888
750316819 750316818
750316769 750316770
750343725 750317829
750317830 750342312
750343547 750343548
750317331 750317828
Forme et dimensions :

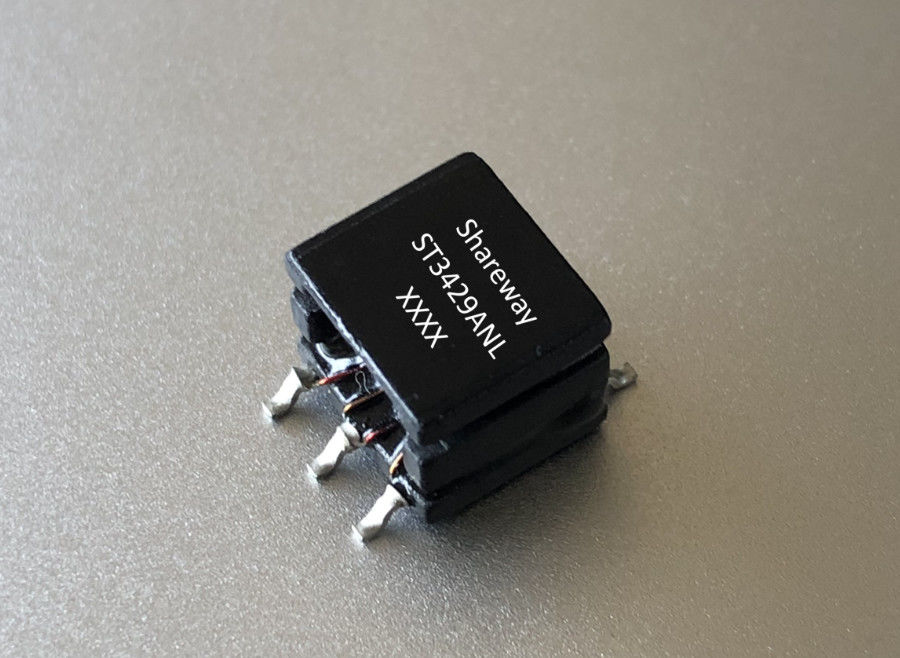

Image du produit :
