Détails de produit
Lieu d'origine: Guangdong, Shenzhen
Nom de marque: Shareway
Certification: RoHS,CE,UL
Numéro de modèle: LQH2HPN_JR serier
Conditions de paiement et d'expédition
Quantité de commande min: 500/1000
Prix: Supportive
Détails d'emballage: Bac
Délai de livraison: Actions ou 3 semaines
Capacité d'approvisionnement: 1kk-pcs/month

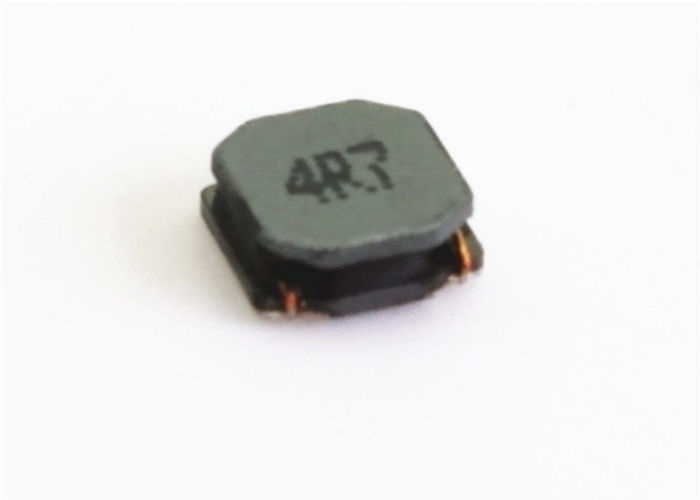

Nom du produit: |
0.47uH à l'inducteur fixe serier de 22uH LQH2HPN_JR avec le type bobiné |
Inductance: |
0.47uH à 22uH |
Type: |
Inducteur fixe |
fil: |
Bobiné |
Matériel - noyau: |
Ferrite |
Blindage: |
Protégé |
Nom du produit: |
0.47uH à l'inducteur fixe serier de 22uH LQH2HPN_JR avec le type bobiné |
Inductance: |
0.47uH à 22uH |
Type: |
Inducteur fixe |
fil: |
Bobiné |
Matériel - noyau: |
Ferrite |
Blindage: |
Protégé |
La description:
| Numéro d'article | Série LQH2HPN_JR |
| La description | FIXED IND 1.5UH 1.08A 90 MOHM |
| Modules de formation sur les produits | Inductances de puissance |
| Statut de la pièce | actif |
| Type | Fil enroulé |
| Matériau - Noyau | Ferrite |
| Inductance | 0.47µH à 22uH |
| Tolérance | ± 30% |
| Blindage | Blindé |
| Résistance DC (DCR) | 90 mOhm max |
| Fréquence - Auto-résonance | 95 MHz |
| Température de fonctionnement | -40 ° C ~ 105 ° C |
| Fréquence d'inductance - Test | 1 MHz |
| Type de montage | Montage en surface |
| Paquet / caisse | 1008 (2520 métriques) |
| Taille / Dimension | 0.098 "L x 0.079" L (2.50mm x 2.00mm) |
| Hauteur - assis (max. | 0.039 "(1.00mm) |
| Numéro de pièce | Inductance | Valeur d'inductance fréquence de test | Courant nominal (Isat) | Courant nominal (Itemp) | Résistance DC ± 20% | SRF * (minimum) |
| LQH2HPNR47NJR | 0.47μH ± 30% | 1 MHz | 3500mA | 2750mA à 85 ° C 1650mA à 105 ° C | 0.031Ω | 190 MHz |
| LQH2HPN1R0NJR | 1.0μH ± 30% | 1 MHz | 2600mA | 2400mA à 85 ° C 1440mA à 105 ° C | 0.048Ω | 120 MHz |
| LQH2HPN1R2NJR | 1.2μH ± 30% | 1 MHz | 2450mA | 2070mA à 85 ° C 1240mA à 105 ° C | 0.055Ω | 100 MHz |
| LQH2HPN1R5NJR | 1.5μH ± 30% | 1 MHz | 2200mA | 1810mA à 85 ° C 1080mA à 105 ° C | 0.075Ω | 95 MHz |
| LQH2HPN2R2MJR | 2.2μH ± 20% | 1 MHz | 1700mA | 1650mA à 85 ° C 990mA à 105 ° C | 0.092Ω | 50 MHz |
| LQH2HPN3R3MJR | 3,3 μH ± 20% | 1 MHz | 1450mA | 1420mA à 85 ° C 850mA à 105 ° C | 0,13Ω | 45 MHz |
| LQH2HPN4R7MJR | 4.7μH ± 20% | 1 MHz | 1230mA | 1290mA à 85 ° C 770mA à 105 ° C | 0,17Ω | 40 MHz |
| LQH2HPN6R8MJR | 6.8μH ± 20% | 1 MHz | 1050mA | 1000mA à 85 ° C 600mA à 105 ° C | 0,26Ω | 35 MHz |
| LQH2HPN100MJR | 10μH ± 20% | 1 MHz | 830mA | 830mA à 85 ° C 490mA à 105 ° C | 0.38Ω | 30 MHz |
| LQH2HPN150MJR | 15μH ± 20% | 1 MHz | 690mA | 710mA à 85 ° C 420mA à 105 ° C | 0.55Ω | 20 MHz |
| LQH2HPN220MJR | 22μH ± 20% | 1 MHz | 530mA | 540mA à 85 ° C 320mA à 105 ° C | 0.84Ω | 20 MHz |
Dimensions:
