Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: Shareway
Certification: CE UL RoHS ISO9001:2008
Numéro de modèle: H1164FNL
Conditions de paiement et d'expédition
Quantité de commande min: 100/500/1000
Prix: Supportive
Détails d'emballage: Bobine, tube
Délai de livraison: Actions ou 3 semaines
Conditions de paiement: TTT, paypal,
Capacité d'approvisionnement: 3000K.PCS/Month
Nom du produit: |
Transformateurs H1164FNL d'impulsion de LAN 20P d'éther du module DL 100Base-T |
Application: |
Puissance |
Type: |
Transformateurs d'impulsion |
Température de fonctionnement: |
la norme |
Épingle: |
20 |
Genre: |
Femelle |
Nom du produit: |
Transformateurs H1164FNL d'impulsion de LAN 20P d'éther du module DL 100Base-T |
Application: |
Puissance |
Type: |
Transformateurs d'impulsion |
Température de fonctionnement: |
la norme |
Épingle: |
20 |
Genre: |
Femelle |

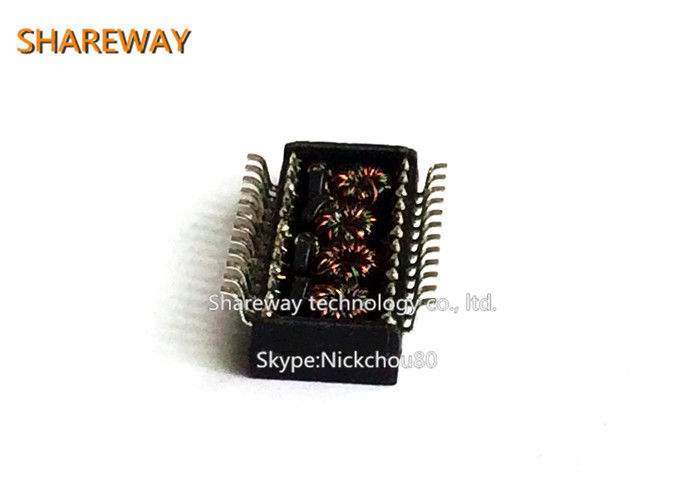

Transformateurs H1164FNL d'impulsion de LAN 20P d'éther du module DL 100Base-T
Description :
| PARAMÈTRE | CARACTÉRISTIQUES | ||
| TEMPÉRATURE DE FONCTIONNEMENT | 0 - 70 | ||
| RAPPORT DE TOURS | TX | RX | |
| 2 : 1±2% | 1 : 1 ±2% | ||
| POLARITÉ | PAR SCHEMTIC | ||
| PERTE PAR INSERTION | 100KHz | 1-125 mégahertz | |
| -1,2 DB max | -0,2 DB maxdu ^1,4 de -0.002*f | ||
|
PERTE DE RETOUR (Z = 100 OHMS ±15%) |
1-30MHz | 30-60HMz | 60-80MHz |
| -16 MINUTE de DB |
-10+20*LOG10 (f/60 mégahertz) MINUTE de DB |
-10 MINUTE de DB | |
|
INDUCTANCE (LCO) (CÔTÉ DE MÉDIAS, 0 -70) |
uH MINUTE 350 (MEASUREN à 100KHz, 100mVRMS ET AVEC LA POLARISATION de C.C 8mA) | ||
|
INTERFÉRENCE, ADJACENTE CANAUX |
1MHz | 10-100MHz | |
| -50 MINUTE de DB | -50+17*LOG 10 (f/10) MINUTE de DB | ||
| DIFFÉRENTIEL AU REJET DE MODE COMMUN | 2MHz | 30-200MHz | |
| -50 MINUTE de DB | -43+22*LOG 10 (f/10) MINUTE de DB | ||
|
RÉSISTANCE DE C.C 1/2 S'ENROULANT |
.65 OHM DE MAX | ||
|
RÉSISTANCE DE C.C DÉSÉQUILIBRE |
.065 OHM DE MAX (SYMÉTRIE CENTRALE DE ROBINET) | ||
|
ENTRÉE-SORTIE ISOLEMENT |
MINUTE DE 1500 VRMS @ 60 SECONDES | ||
Transformateurs H1164FNL d'impulsion de LAN 20P d'éther du module DL 100Base-T
Forme et dimensions :
