Maison > produits > Transformateur de retour rapide de SMPS > Transformateur de retour rapide du noyau de ferrite GA3172-AL SMPS pour le conducteur d'isolement à C.A. LED

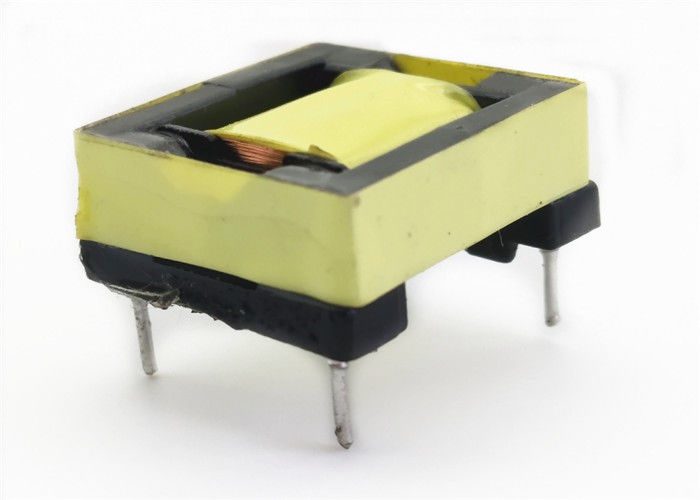

Transformateur de retour rapide du noyau de ferrite GA3172-AL SMPS pour le conducteur d'isolement à C.A. LED

Détails de produit

Lieu d'origine: Guangdong, Chine

Nom de marque: Shareway

Certification: CE UL RoHS ISO9001:2008

Numéro de modèle: GA3172-AL

Conditions de paiement et d'expédition

Quantité de commande min: 100/500/1000

Prix: Supportive

Détails d'emballage: 117pcs/tray

Délai de livraison: Actions ou 3 semaines

Conditions de paiement: TT, Paypal

Capacité d'approvisionnement: 3000K.PCS/Month

Obtenez le meilleur prix
Point culminant:

Transformateur de noyau de ferrite

,

Transformateur haute fréquence

Nom du produit:
Transformateur du noyau de ferrite GA3172-AL pour le conducteur d'isolement à C.A. LED
Application:
Conducteur d'isolement à C.A. LED
Type:
Transformateur de retour rapide de THT
Poids:
g 11,7
Type de bâti:
par des versions de trou
arrêts:
étain-argent au-dessus d'étain au-dessus de l'acier plaqué de cuivre
Nom du produit:
Transformateur du noyau de ferrite GA3172-AL pour le conducteur d'isolement à C.A. LED
Application:
Conducteur d'isolement à C.A. LED
Type:
Transformateur de retour rapide de THT
Poids:
g 11,7
Type de bâti:
par des versions de trou
arrêts:
étain-argent au-dessus d'étain au-dessus de l'acier plaqué de cuivre
Transformateur de retour rapide du noyau de ferrite GA3172-AL SMPS pour le conducteur d'isolement à C.A. LED

Transformateur du noyau de ferrite GA3172-AL pour le conducteur d'isolement à C.A. LED


Description :

• Développé spécifiquement pour la technologie de puce
Conducteur d'isolement à C.A. LED à fonctionner avec PIC16HV785 CMOS
Conducteur de microcontrôleur et de porte MCP1402
• Entrée universelle à C.A. ; 20 V, 0,7 sorties d'A ; Fonctionne à 125 kilohertz
• 3000 Vrms, un isolement minute dans le primaire et polarisé
à l'enroulement secondaire
• L'enroulement polarisé fournit 12 V pour actionner le microprocesseur



Ferrite de matériel de noyau
Étain-argent de RoHS d'arrêts au-dessus d'étain au-dessus de l'acier plaqué de cuivre. Autre
arrêts disponibles aux frais supplémentaires.
Poids g 11,7
Température ambiante – 40°C à +85°C
Composant de température de stockage : – 40°C à +85°C.
Empaquetage : – 40°C à +80°C
Niveau (MSL) 1 (la vie illimitée de sensibilité d'humidité de plancher <30> à l'hygrométrie de 85%)





Partie

nombre

Puissance

(w)

L à 0 A

±10%

(μH)

L chez Ipk

minute

(μH)

DCR maximum (ohms)

Fuite L

maximum (μH)

Tourne le rapport

Ipk

(a)

Sortie
PRI sec polarisation PRI : sec PRI : polarisation
GA3172-AL 14 500 450 0,675 0,245 0,325 8,25 1 : 0,214 1 : 0,131 0,78 20 V, 0,7 A230





Transformateur du noyau de ferrite GA3172-AL pour le conducteur d'isolement à C.A. LED


Forme et dimensions :

Transformateur de retour rapide du noyau de ferrite GA3172-AL SMPS pour le conducteur d'isolement à C.A. LED 0
