Détails de produit
Lieu d'origine: Guangdong, Chine
Nom de marque: Shareway
Certification: CE UL RoHS ISO9001:2008
Numéro de modèle: Q4470-CL
Conditions de paiement et d'expédition
Quantité de commande min: 100/500/1000
Prix: Supportive
Détails d'emballage: Plateau dans le carton
Délai de livraison: Actions ou 3 semaines
Conditions de paiement: TT, Paypal
Capacité d'approvisionnement: 3000K.PCS/Month
Nom du produit: |
Transformateur miniature de mode de commutateur de Q4470-CL SMT pour la commande de porte |
Utilisation: |
Puissance |
Nombre de bobine: |
Auto-transformateur |
L'autre nom: |
fabricants commutant le transformateur 15v 150w de mode |
Noyau Matrial: |
Noyau de ferrite |
type de bobine: |
horziontal |
Nom du produit: |
Transformateur miniature de mode de commutateur de Q4470-CL SMT pour la commande de porte |
Utilisation: |
Puissance |
Nombre de bobine: |
Auto-transformateur |
L'autre nom: |
fabricants commutant le transformateur 15v 150w de mode |
Noyau Matrial: |
Noyau de ferrite |
type de bobine: |
horziontal |
Description du produit:
Transformateurs SMT miniatures
Fonctionnalité:
Ces transformateurs miniatures ont été développés pour être utilisés avec les CI d’interface Maxim RS-232 / RS-485,
et conviennent à l'entraînement de portail et à d'autres applications d'alimentation. Ils ont été conçus pour fonctionner avec
MAX250, MAX251, MAX253 et MAX845 pour alimenter le côté isolé de l'interface.
Sipex et d’autres à utiliser avec leurs chipsets. Ils présentent une isolation de 1500 Vrms entre les enroulements dans un
paquet de montage en surface miniature. Chaque transformateur a un couvercle en acier inoxydable qui fournit une
excellente surface pour un placement automatisé.
Partie nombre | Pri / sec Tension | Inductance min (μH) | Volt-time produit typ (Vμsec) | DCR max (Ohms) | Isolement pri-sec (Vrms) | Pri / sec capacitance typ (pF) | Pri: sec Se tourne rapport | Puissance (W) | |
| pri | seconde | ||||||||
| Q4470-CL | 5 V à 5 V | 400 (1-3) | 32 (1-3) | 0,950 (1-3) | 1,25 (6-4) | 1500 (1-4) | 0,87 | 1 CT: 1,3 CT | 0,25 |
| S5394-CL | 5 V à 10 V | 400 (1-3) | 32 (1-3) | 0,950 (1-3) | 0,950 (6-4) | 1500 (1-4) | 0,92 | 1 CT: 1 | 0,25 |
| U6982-CL | 3,3 V à 5 V | 59 (1-3) | 22 (1-3) | 0,700 (1-3) | 1.800 (6-4) | 1500 (1-4) | 0,93 | 1 CT: 2.1 CT | 0,75 |
| T6437-DL | 5 V à 5 V | 1000 (1-4) | 134 (1-4) | 1,010 (1-2, 3-4) | 1.955 (8-5) | 1500 (1,3-8) | 1,88 | 1 CT: 1 | 1,5 |
| S5499-DL | 5 V à 24 V | 160 (1-4) | 48 (1-4) | 0,540 (1-2, 3-4) | 4,28 (8-7, 6-5) | 1500 (1,3-8,6) | 1,59 | 1 CT: 5 CT | 1,0 |
| T6650-DL | 5 V à 24 V | 176 (2-3) | 48 (2-3) | 1,015 (2-3) | 8,250 (7-6) | 1500 (2-7) | 1,25 | 1: 5 | 1,0 |
1.Inductance mesurée à 100 kHz, 0.1 Vrms, 0 Adc
2. Inductance de fuite mesurée à 100 kHz, 0,1 Vrms, broches secondaires court-circuitées.
3. SRF mesuré avec des bobines connectées en série à l'aide d'un Agilent / HP 4192 ou équivalent.
4. Plage de température de fonctionnement -40 ° C à + 125 ° C.
5. Spécifications électriques à 25 ° C.

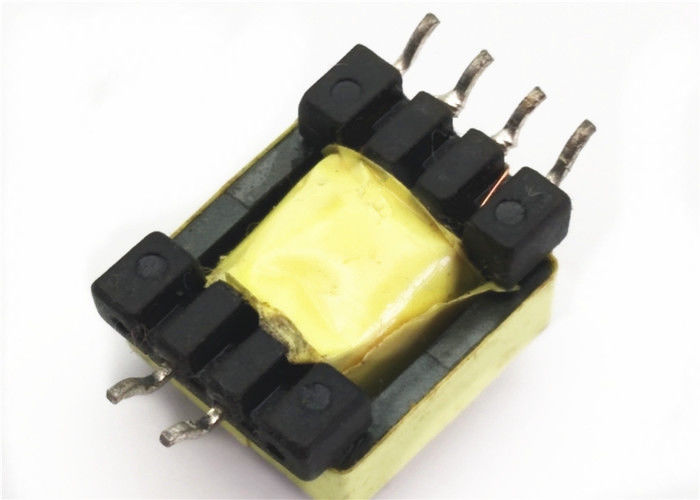

Transformateur de mode de commutation miniature SMT Q4470-CL pour entraînement de porte
Forme et Dimensions:
Transformateur de mode de commutation miniature SMT Q4470-CL pour entraînement de porte
