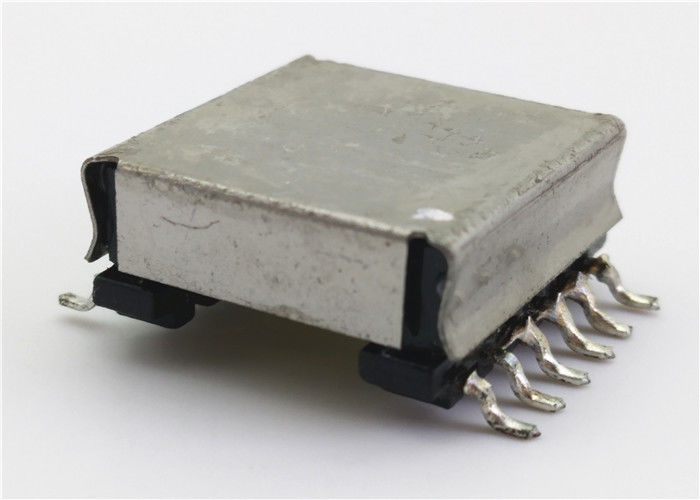

Transformateur d'entraînement de porte de SA3550 = de GA3550-BL pour l'usage avec des contrôleurs de puissance du TI UCD3138 Digital

SA3550 = GA3550-BL  Gate Drive transformer for use with TI UCD3138 Digital Power Controllers
SA3550 = GA3550-BL  Gate Drive transformer for use with TI UCD3138 Digital Power Controllers

Image Grand :  Transformateur d'entraînement de porte de SA3550 = de GA3550-BL pour l'usage avec des contrôleurs de puissance du TI UCD3138 Digital

Détails sur le produit:

Lieu d'origine: Guangdong, Chine
Nom de marque: Shareway
Certification: CE UL RoHS ISO9001:2008
Numéro de modèle: SA3550 = GA3550-BL

Conditions de paiement et expédition:

Quantité de commande min: 100/500/1000
Prix: Supportive
Détails d'emballage: Plateau dans le carton
Délai de livraison: Actions ou 3 semaines
Conditions de paiement: TT, Paypal
Capacité d'approvisionnement: 300K.PCS/Month
Description de produit détaillée
Nom de produit: Transformateur d'entraînement de porte de GA3550-BL pour l'usage avec des contrôleurs de puissance d Utilisation: Haute fréquence
Forme: transformateur vertical Nombre de bobine: transformateur d'alimentation d'énergie de mode de commutateur
Puissance: Jusqu'à 65VA La température fonctionnante: celcius de -40degree à +125 degrés
Surligner:

Transformateur d'alimentation d'énergie de commutation

,

petit transformateur d'isolement

Transformateur d'entraînement de porte de GA3550-BL pour l'usage avec des contrôleurs de puissance du TI UCD3138 Digital


Description de produit :

Transformateur d'entraînement de porte pour l'usage avec des contrôleurs de puissance du TI UCD3138 Digital.



Caractéristique :

  • A conçu pour rencontrer l'isolation renforcée d'UL/CSA/IEC 60950                                                          spécifications ; ascension et dégagement de 3,0 millimètres.
  •  Isolement : 3000 primaires de Vrms à secondaire ; 500 enroulements de Vrms à creuser
  • Ferrite matériel de noyau
  • Étain-argent conforme de RoHS d'arrêts au-dessus d'étain au-dessus de cuivre. Autre                                               arrêts disponibles aux frais supplémentaires.
  • Poids 6,3 g
  • Température ambiante – 40°C à +85°C
  • La température maximum +125°C de partie (ambiante + hausse de temp)
  • Composant de température de stockage : – 40°C à +125°C.
  • Emballage : – 40°C à +80°C
  • Niveau de sensibilité d'humidité (MSL) 1 (la vie illimitée de plancher à <30>
  • Échecs à temps (AJUSTEMENT)/temps moyen entre les pannes (moyennes des temps de bon fonctionnement)                                                               38 par milliard d'heures/26 315 789 heures, calculées par Telcordia SR-332
  • L'emballage 200/13 ″ tournoient bande en plastique : 44 millimètres de large, 0,4 millimètres d'épaisseur,                                                              24 millimètres d'espacement de poche, 10,56 millimètres de profondeur de poche



Partie



number1



Tours

rapport

Primaire

inductance

±25% (μH)

Fuite

inductance

maximum (μH)

DCR maximum

(Ohms)

Volt fois

produit

(V-μsec)

SRF

type

(Mégahertz)

Capacité

maximum (PF)

GA3550-BL 1 : 1 : 1 460

1,15 (PRI [A])

1,25 (PRI [B])



0,410 (PRI [A])

0,475 (PRI [B])

0,440 (sec)

165 5,85

34,0 (1 – 10)

10,5 (1 – 5)



1. L'inductance a mesuré à 100 kilohertz, 0,1 Vrms, 0 CDA utilisant un Agilent/
Analyseur ou équivalent d'impédance de HP 4263B.
2. courant primaire maximal dessiné à la tension d'entrée minimum.
3. l'inductance de fuite est pour le primaire et est mesurée avec le secondaire
court-circuité.
4. la sortie de l'enroulement P1 est 10 V, 20 mA.
5. isolement : 3000 Vrms, une minute de primaires à secondaire ;
500 Vrms, enroulements d'un-minute à creuser
6. caractéristiques électriques à 25°C.





Transformateur de mode de commutateur de GA3550-BL pour l'usage avec des contrôleurs de puissance du TI UCD3138 Digital


Forme et dimensions :

Transformateur d'entraînement de porte de SA3550 = de GA3550-BL pour l'usage avec des contrôleurs de puissance du TI UCD3138 Digital 0





Image de produit :

Transformateur d'entraînement de porte de SA3550 = de GA3550-BL pour l'usage avec des contrôleurs de puissance du TI UCD3138 Digital 1





Transformateur de mode de commutateur de GA3550-BL pour l'usage avec des contrôleurs de puissance du TI UCD3138 Digital
